ขั้นตอนที่ 1 : ยึด L-Foot เข้ากับหลังคา
วางขายึดแบบ L-Foot ลงบนสันลอนของหลังคา
ใช้สกรูปลายสว่านยิงผ่านรูเข้ากับแปหลังคา
ตรวจสอบให้ยึดแน่นและมีแหวนยางกันน้ำเพื่อป้องกันการรั่วซึม
.
ขั้นตอนที่ 2 : วางรางอลูมิเนียม (Aluminum Rail) ลงบน L-Foot
นำรางวางพาดบน L-Foot
ปรับตำแหน่งให้รางอยู่ในแนวตรง
ใช้สกรูหรือ Bolt ที่มากับชุดติดตั้งขันยึดรางกับ L-Foot ให้แน่น
ขั้นตอนที่ 3 : ทดสอบการวางแผงโซลาร์
นำแผงโซลาร์มาวางทดลองบนรางเพื่อเช็คแนวและระยะ
ตรวจสอบให้แผงอยู่กึ่งกลางรางและได้ระดับตรง
ขั้นตอนที่ 4 : ติดตั้งขายึดด้านข้าง (Mid Clamp / End Clamp)
ใส่ขายึดแผง (Clamp) เข้าไปบนราง
ขัน Bolt ให้จับรางไว้กับขายึด
ปรับระดับให้ตรงกับตำแหน่งที่แผงจะถูกติดตั้งจริง
ขั้นตอนที่ 5 : ยึด Clamp กับแผงโซลาร์
เมื่อนำแผงวางลงบนตำแหน่งจริง
ใช้สว่านขัน Bolt ให้ Clamp บีบยึดแผงกับรางอย่างแน่นหนา
ตรวจสอบทุกจุดว่าแผงไม่โยก ไม่หลวม
สรุป

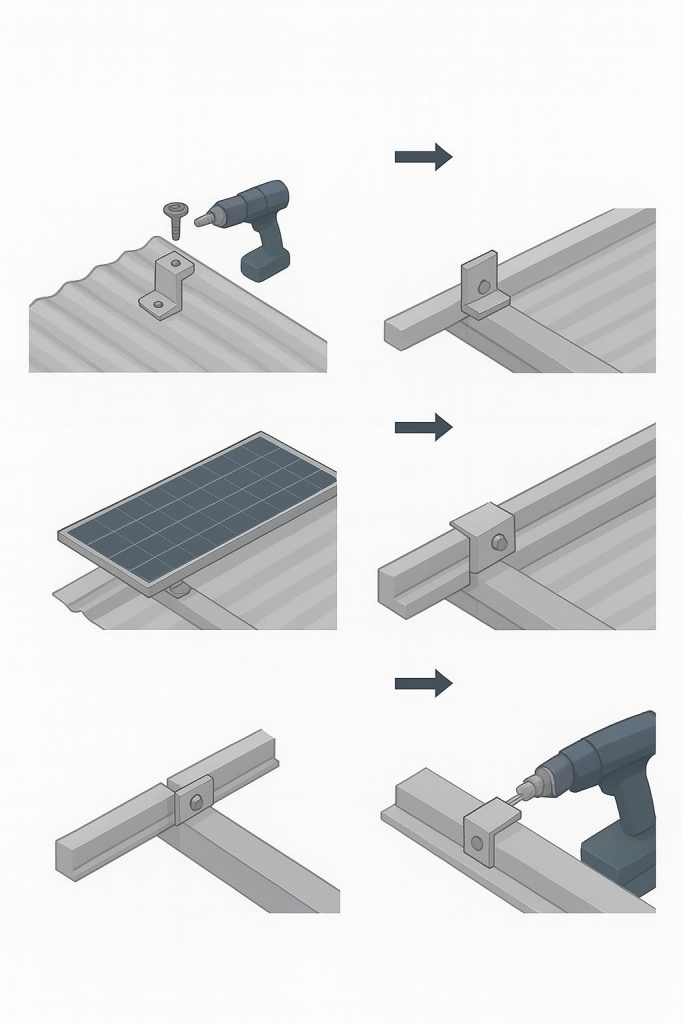

ภาพนี้อธิบายขั้นตอนตั้งแต่
1. ติดตั้ง L-Foot บนหลังคา
2. วางและยึดรางโซลาร์
3. ทดสอบวางแผง
4. ยึด Clamp เข้ากับราง
5. ขันยึดให้แน่นเพื่อประกอบเป็นระบบพร้อมติดตั้งแผงจริง
